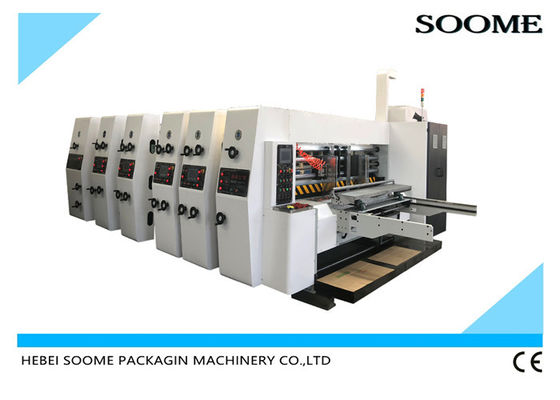

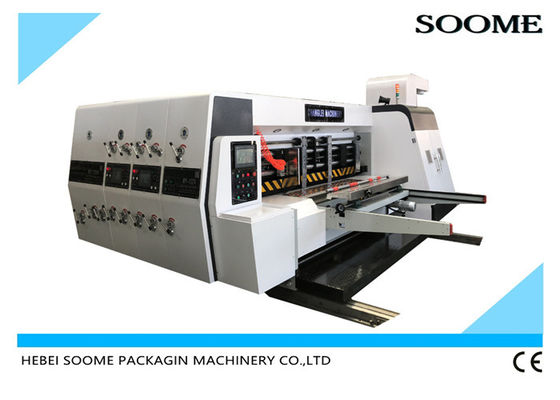

물결모양인 것을 위한 Plc 절규 지름 380 1224 타입 회전 형판 절단기

지름 380 1224 인쇄 전보 슬롯팅 회전 형판 절단기



제품은 한번에 단색 프린트, 잘리는 것, 오목, 그루브형성, 다이 컷팅과 다른 절차를 완료할 수 있습니다. 자동 급지 메카니즘, 가동 공기 량, 호스트 주파수 변환 제어를 배치하는 어답트 대만 롤러형 전면. 메인 머신은 빠르고 탄력적인 편리한 기계를 제어하기 위해 PLC와 컬러 표시 스크린을 채택합니다. 디지털 표시 전기 조정, 자동 제로, 자동 리셋에 의한 위상 조정 ; 변속 기어는 40Cr 고급 품질 합금 강으로 만들어지고, 물질이 탄소 처리되고 꺼지고, 그라인딩 공정이 좋습니다. 센터의 웨어를 취소하고, 장수 오버프린트 정확성과 인쇄 장비를 유지하면서, 주요 변속 기어와 전송 샤프트는 가상 위치를 확대하는 무장력 핵심으로 연결됩니다. 전체 기계가 전기 분할, 공기 잠금장치를 채택합니다, 단일 기계장치 조합이 단단하다고, 오버프린트는 위치를 이동하지 않습니다 ; 기계는 정확한 컬러 세트, 절묘한 프린팅 패턴, 편리한 사용과 유지와 높은 자동화 정도의 특성을 가집니다.



기계 특징 :



1. 주요 전기 요소 모두가 프랑스어 쉐나이더 브랜드를 적응시킵니다. 유명브랜드 PLC 제어용, 화려한 터치 스크린, 주파수 변환기.

2. 변속 기어는 40 Cr, 부숴지는 20GrMo Ti 고급 품질 합금 강을 채택하고 열처리 뒤에, 그것이 최고 6까지 학년 정확성 할 수있.

3. 석유 유출 기관에 불침투성인 장치로 기계 윤활계통은 자동 분무 윤활을 사용합니다.

4. 기계가 분리될 때 유닛의 안정성을 보장하고, 주의를 위한 벨소리를 계속하고,에게 작업원의 안전을 보장합니다 전기 선별과 각각 유닛의 기계와 공기 로킹, 공기 전체 잠금.

5. 비상용정지스위치와 모든 부대의 기계 그래서 기계는 부대 사이에 중지될 수 있습니다, 그것이 안전한 대원들에게 (발언을 확보할 수 있습니다 : 모든 부대 움직임은 피더 유닛의 끌기입니다



주요 인자 :



타입	유닛	SMYS-GYM-2600
플레이트 롤러 지름	밀리미터	c480
플레이트 롤러 길이	밀리미터	2500
기계의 내부 폭	밀리미터	2600
속도	PC / 분	180
맥스 프린트 영역	밀리미터	1400×2200
용지 크기를 공급하는 맥스	밀리미터	1450×2400
도약에 의해 논문을 공급하기	밀리미터	1600x2400
민 용지 크기를 공급하기	밀리미터	320×600
판 두께	밀리미터	2-12
플레이트 두께를 출력하세요	밀리미터	7.2
롤러 굴대 써클 향한 조절을 출력하세요	급	360' 리볼빙
높은 정확성	밀리미터	±0.5
중량	킬로그램	19000



급전부 :



편리하고 믿을 만한 조작 버튼류와 터치 스크린 제어 작동에 의한 마스터 컨트롤 패널부.
1. 제작 번호를 보여준 반대를 공급하는 도약 논문.
2. 손으로 더 갭을 조정하기 위한 앞면.
3. 11KW 풍력 발전용 터빈, 흡입 섭식, 보증하기 위한 공기 흐름 조정이 신문을 매끄럽게 하도록 달라서 구부러져 탑승하기 위해 일치한 공기 용적을 조절하세요 전자식 인버터.
4. 먼지 제거 기기와 팬은 표면 클린 마분지 문서의 단편을 솔질합니다.

5. 유연성을 유지하고 그것에게 표면 웨어를 확보하고 이사회로 호박을 변화시키기로 되어 있는 플라스틱 웨어 단계 속에 가려진 트식-월드 무계목 강관.
6. 꺼지고 굳은 크롬도금의 표면을 부수는 이음새가 없는 강철을 완화시킨 롤러 지름 ф159 밀리미터 하에 전면 이송 기구, 지름 ф149 Ｍ 하에 백 피드는 엠보싱되고 처리를 도금처리했습니다.

7. 드라이브를 더 안정적이게 하기 위해 마모를 감소시키면서, 전송은 두 롤러 드라이브 커플링을 사용합니다.
8. 전기 서브 머신의 사용은 작전의 안전을 보장하기 위한 연속적인 알람 경고등으로, 적합합니다.
9. 모터의 보호가 태우지 않을 오작동 또는 과부담을 방지하기 위해, 전자기 마찰 클러치로 샤프트로 미세요.

10.공급 장치, 인쇄 부문, 전기 자동 제로를 줄이는 부서.
11. 장치의 공기 체인.



인쇄 유닛 :



1. 외경은 Ø410mm입니다 (접시의 외경의 크기를 포함하여).

2. 강관의 표면은 굳은 크롬도금, 균형 보정, 원활한 운영으로 지상이고 도금됩니다.

미늘 톱니 바퀴는 고정 롤 플레이트 샤프트를 움직입니다. 10mm×3mm 플레이트 걸기 막대에 적합한 전체 플레이트 플레이트 걸림 슬롯.

3. 빠른 플레이트가 긍정적과 반대 회전의 발 스위치 전기 제어로 장치, 편리한 하역 프린팅 플레이트를 바꾸면서.

4. 외경은 Ø156mm이고 벽 두께가 18 밀리미터입니다

5. 강관의 표면은 굳은 크롬도금으로 지상이고 도금됩니다.

6. 균형 보정, 원활한 운영.

7. 인쇄기 롤 갭 다이얼의 수동 조정 범위는 1.2 ~ 11 밀리미터입니다.
